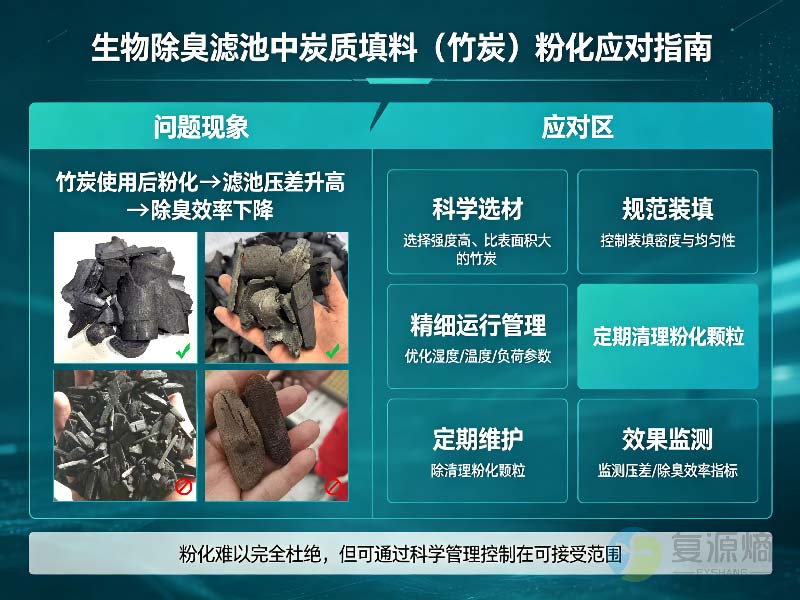

废气除臭生物滤池炭质填料粉化的应对指南？

上期我们讲到食品行业生物除臭炭质填料出现粉化的成因有哪些，炭质填料（主要指竹炭填料）因其比表面积大、生物亲和性好而被广泛用作生物除臭填料。然而，不少企业反映竹炭在使用一段时间后出现粉化现象，导致滤池压差升高、除臭效率下降。粉化虽难以完全杜绝，但通过科学的选材、规范的装填和精细的运行管理，完全可以将其控制在可接受范围内。今天我们再从四个方面来讲一讲，在生物除臭滤池中炭质填料的粉化该如何应对。

一、选用高强度炭质填料

不同原料、不同炭化工艺制备的炭质填料，其机械强度差异显著。应对粉化的第一步，是在采购环节明确抗压强度指标。建议炭质填料粒径分布在15~80mm的范围（如15-25mm，20-50mm，30-80mm等），机械强度高，磨损率小于3%。四川复源熵环保科技有限公司作为生物除臭填料供应商，生产以成年毛竹为基材的毛竹，以竹节为主要原料，可有效提升填料的强度，也为此正在着力研发经表面改性后的炭质填料产品，其粉化率可比普通竹炭降低50%以上。

二、减少开机前炭质填料损伤

装填方式是影响初始粉化率的关键。应避免以下错误操作：高空直接倾倒、铲车推压、人员踩踏填料层。

正确做法是：采用溜槽或吨袋吊装缓慢装填，从池顶分层铺填，每层厚度不超过1.5m，用木板轻轻刮平。装填完成后，应禁止重压或行走，并进行浸没与冲洗。

三、高效清除游离粉末

炭质填料装填完毕后的滤池必须经过严格的预冲洗程序，才能投入正式运行。使用喷淋系统进行预冲洗，直至排水无粉末，此环节可清除90%以上的游离粉末及碎屑。

四、开机运行维护

长期运行中，可通过调整操作延缓粉化：

• 合理控制喷淋频率：过度喷淋会使竹炭反复干湿交替，加速疲劳开裂。建议根据进出气湿度自动调节，保持填料层湿度在50%~70%之间，避免骤干骤湿。

• 稳定气体相对浓度：应避免设备运行后时断时续，运行频率稳定，避免气流速度频繁波动，减少对生物填料的冲刷。

• 定期监测压差：记录初始压差，当压差上升超过初始值2倍及以上，及时安排反冲洗，避免高压差下炭质填料被压实而加剧粉化。

• 科学冲洗：设备运行一段时间后，科学冲洗可有效清除生物膜和代谢产物，但强度过大或冲洗频率过高，会直接导致炭质填料表面层脱落。

 ，在实际的生产运行中，即便设备维护得当，竹炭在使用3-5年后仍会因老化而缓慢粉化，当炭质填料粉化超过5%以上或填料高度沉降超10%一闪，为了处理效果持续保持与系统恢复时间的考虑，可及时补充生物填料。
