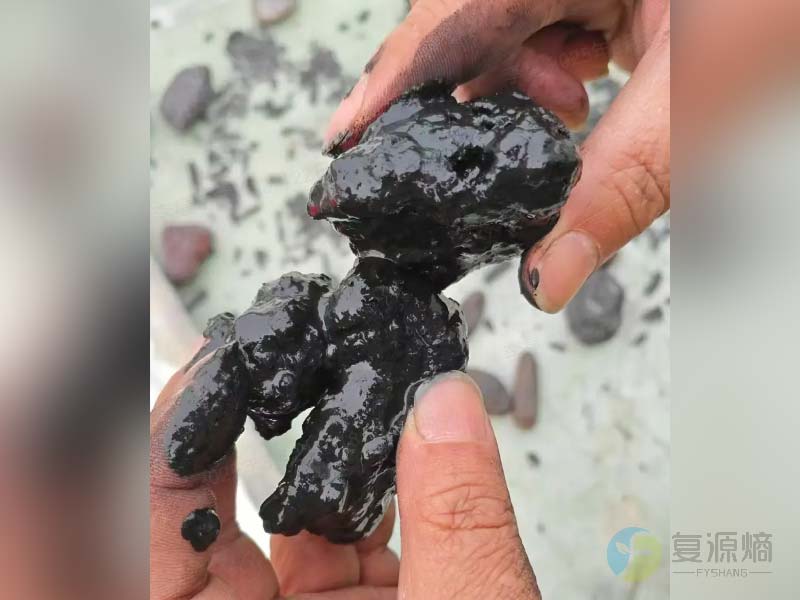

食品行业生物除臭炭质填料出现粉化的成因有哪些？

在味精、酱油等发酵类食品生产过程中，会产生含氨、硫化氢、挥发性有机物等恶臭气体。生物法滤池因运行成本低、无二次污染，成为食品行业主流的除臭技术。其中，竹炭等炭质填料因其比表面积大、挂膜性能优异而被广泛用作生物载体。然而，不少食品企业在实际运行中发现，炭质填料在使用一段时间后会出现不同程度的粉化现象，导致滤池压差升高、除臭效率下降。本文结合食品行业的生产特点，系统分析炭质填料粉化的主要成因。

一、炭质材料自身的结构脆弱性

炭质填料（如竹炭）经高温炭化后，内部形成大量微孔，孔隙率可达70%以上。这种结构赋予了优异的吸附能力，但也使得颗粒的机械强度相对较低。在食品厂除臭滤池中，填料层高度通常为1.5~2.0米，下层填料需承受上层填料自重及气体冲刷的双重压力，长期受压后表面脆性层易发生剥落，形成粒径小于1mm的粉末。这是粉化的内在材料学基础。

炭质填料的粒径分布，使用的宽泛分布可能会导致在运输、装填等过程中，产生较多小颗粒（例如5-10mm）占比过高。在潮湿环境中更易吸水膨胀、干燥收缩，反复应力下粉化。

二、装填与运输过程中的机械损伤

炭质填料在出厂前虽经筛分，但运输过程中的震动、装卸时的抛掷以及现场人工摊铺时的踩踏、铲压，都会造成颗粒棱角破碎。特别是味精厂除臭滤池往往体积较大，单次生物填料用量可达数十吨以上，若采用溜槽直接倾倒，填料与填料、填料与池壁之间的剧烈碰撞会显著增加初始粉化率。据测试，不规范装填可使粉化率从正常的0.5%升高至2%以上。

三、运行工况的加速作用

食品加工、生产废气具有“高湿度、变负荷、含酸性成分”的典型特征，这些因素会加剧炭质填料粉化：

1. 干湿循环疲劳：生物滤池为维持微生物活性，需间歇喷淋加湿。填料在反复吸水膨胀、干燥收缩过程中，内部微裂纹逐渐扩展，最终导致颗粒解体。

2. 酸性气体腐蚀：味精发酵废气中常含有少量乙酸、丙酸等有机酸，以及硫化氢氧化产生的硫酸。酸性环境会缓慢侵蚀炭质骨架中的无机组分，削弱颗粒强度。

3. 气流的长期冲击：风机变频调节时，气体线速度波动（通常为0.1~0.3 m/s），局部流速过高会直接冲刷填料表面，使已老化的炭层脱落。

4. 滤池内外温差：若生物滤池运行于北方地区，滤池未作保温措施，导致因温度波动剧烈（如频繁启停），导致竹炭因热胀冷缩产生裂纹，加速粉化。

四、微生物过度生长与生物垢形成

生物滤池依靠填料表面生物膜降解恶臭物质。但当营养负荷过高（如废气中氨浓度波动大），微生物会过度增殖，形成厚实的生物膜甚至生物垢。这些生物膜在老化死亡后会收缩、龟裂，连带附着其下的炭质表层一起剥落。味精废气中碳氮比适宜，尤其容易诱发丝状菌过度生长，从而加速粉化。

对于食品行业而言，生物除臭滤池中炭质填料的粉化，是材料特性、装填方式、运行环境、微生物作用及反冲洗参数等多因素耦合的结果。复源熵环保科技对于竹炭填料的物理属性做了进一步试验分析，有助于客户从选材、规范装填、优化喷淋与反冲洗策略等方面进行预防，从而延长填料寿命，保障除臭系统稳定运行。
